Un salto de nivel: adiós conectores, hola portátil fino

El post de hoy es especial de verdad.
De esos que te dejan con la sensación de haber cruzado una línea: antes parecía demasiado arriesgado… y ahora es un avance real, tangible, de los que cambian el proyecto.

El objetivo era sencillo de explicar, pero delicado de ejecutar:

✅ Eliminar los conectores “gigantes” (sobre todo VGA) de la LilyGO y de la controladora de pantalla
✅ Sustituirlos por cableado directo
✅ Reducir al máximo la altura para que el portátil no se convierta en un “ladrillo”

Porque en el ESPectrumGo, cada milímetro cuenta.

Por qué era difícil (y por qué daba respeto)

La complicación no era solo desoldar un conector.

El problema real era lo que había alrededor, especialmente en la LilyGO:

• Componentes SMD microscópicos

• Botón de reset (y algún otro botón muy cerca)

• Resistencias diminutas pegadas al área de trabajo

Con aire caliente, el riesgo es claro:
si calientas más de la cuenta o haces fuerza donde no debes… puedes llevarte por delante algo que ni se ve.

Y eso sería un “game over” para la placa.

Paso 1: comprobar que todo funciona antes de tocar nada

Antes de modificar absolutamente nada, hicimos lo más importante:

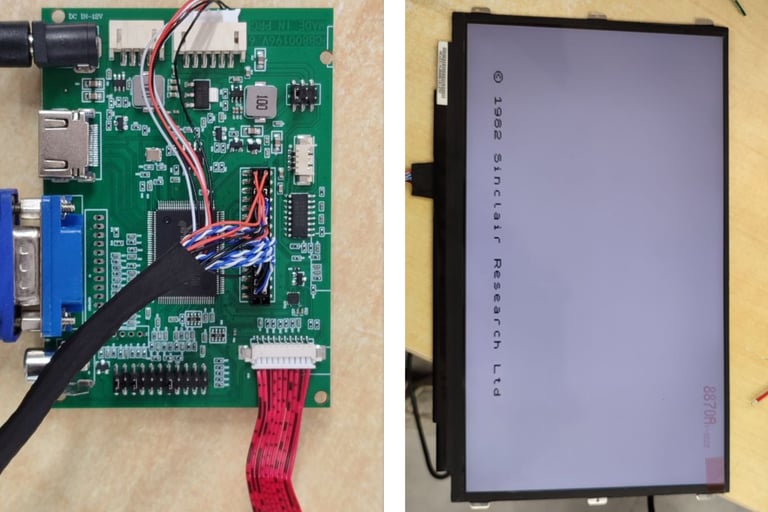

1. Conectar la LilyGO a la controladora con VGA a VGA

2. Alimentar

3. Confirmar imagen estable y funcionamiento correcto

Esto es clave por una razón muy práctica:

Si después de tocar algo falla…
¿cómo sabes si el fallo ya existía o si lo provocaste tú?

Y ahí apareció en pantalla el mensaje que todos conocemos y que siempre emociona:

© 1982 Sinclair Research Ltd

Ese fue el “punto cero”. Desde ahí, ya podíamos intervenir con tranquilidad.

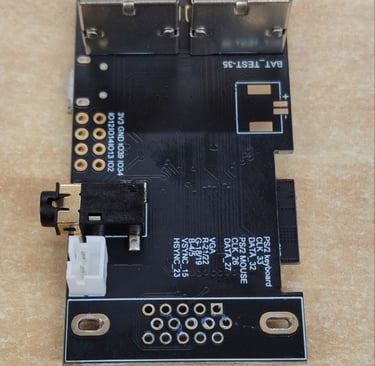

Paso 2: desoldar el conector VGA de la LilyGO

Sorprendentemente, esta parte salió bastante bien.

Con:

• Aire caliente (soplador)

• Mucha paciencia

• Y una herramienta para ayudar a retirar el conector en el momento exacto

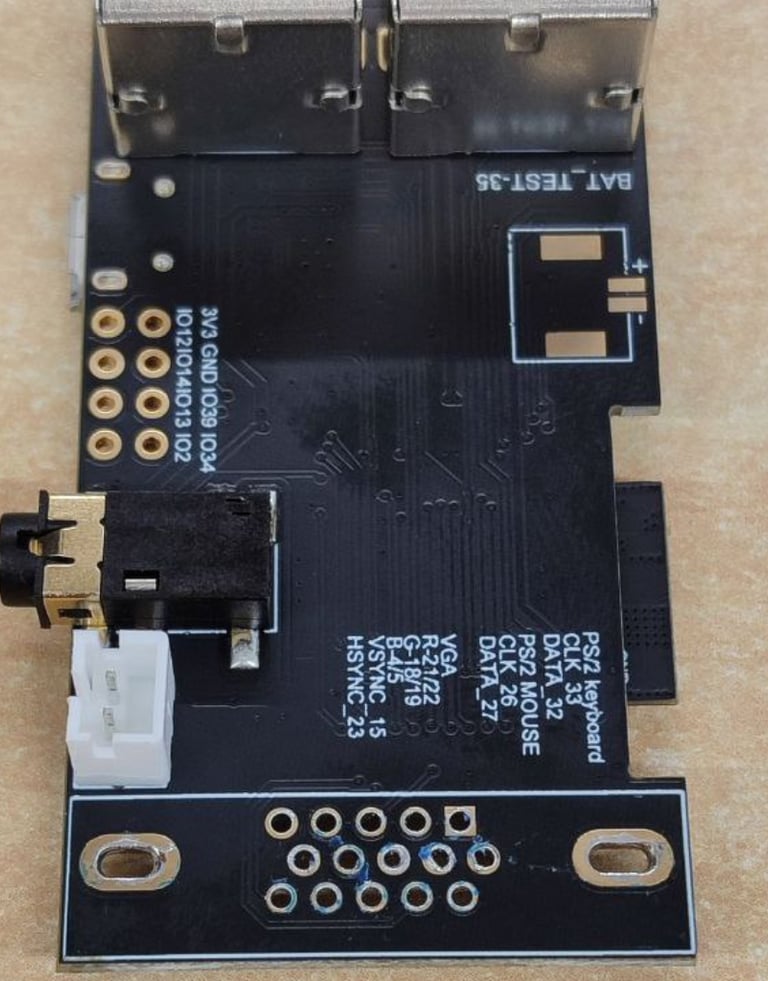

El conector acabó saliendo limpio.

Después, tocaba dejar la zona perfecta:

• Retirar el estaño sobrante con malla desoldadora (cinta de cobre)

• Limpiar y dejar las pads listas para el nuevo cableado

El resultado fue muy bueno. De esos momentos en los que respiras.

Paso 3: lo mismo en la controladora de pantalla (pero a lo grande)

Aquí ya nos pusimos serios.

A la controladora le eliminamos todo lo que sobresalía y no íbamos a necesitar:

• VGA

• Vídeo compuesto

• El conector de alimentación tambien irá fuera, pero más tarde por que es comodo para realizar las pruebas.

La idea era clara: dejar la placa lo más plana posible.

Menos altura = más margen para todo lo demás.

Paso 4: cableado directo (la parte “quirúrgica”)

Con ambas placas ya sin conectores, llegó el momento clave:

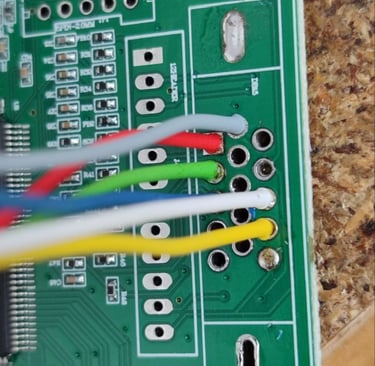

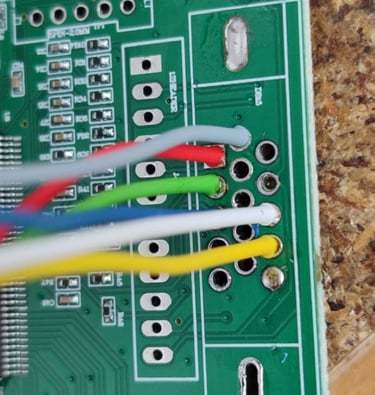

• Soldar “cablecillos” directos entre LilyGO y controladora

• Con la longitud que estimo necesaria para el montaje final dentro de la carcasa

Aquí no hay estética que valga:
se trata de que quede seguro, fiable y sin tensión mecánica en las soldaduras.

La prueba definitiva

Y ahora sí: momento de verdad. (Lo veis en portada pero me hace ilusion volver a ponerlo aquí).

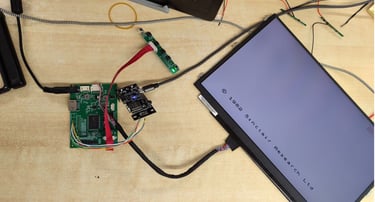

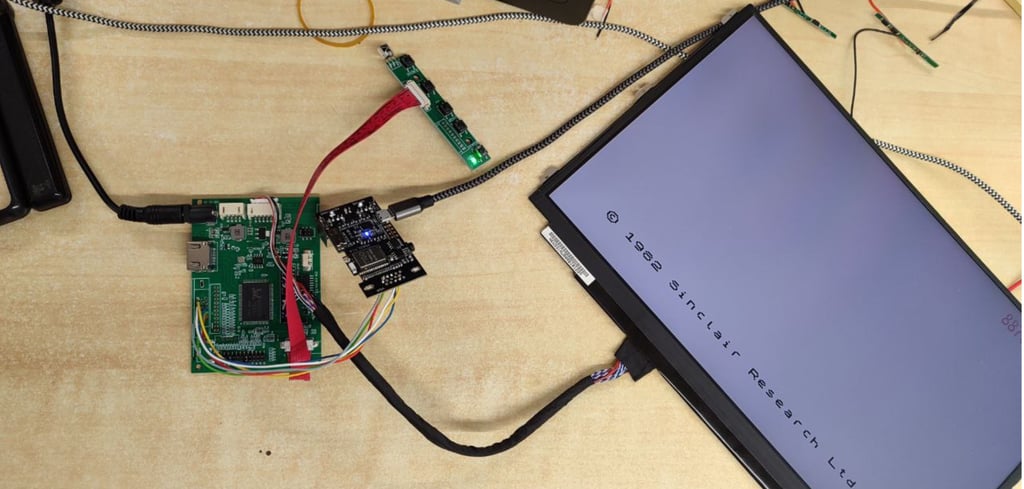

Conectamos todo con el nuevo cableado, alimentamos… y:

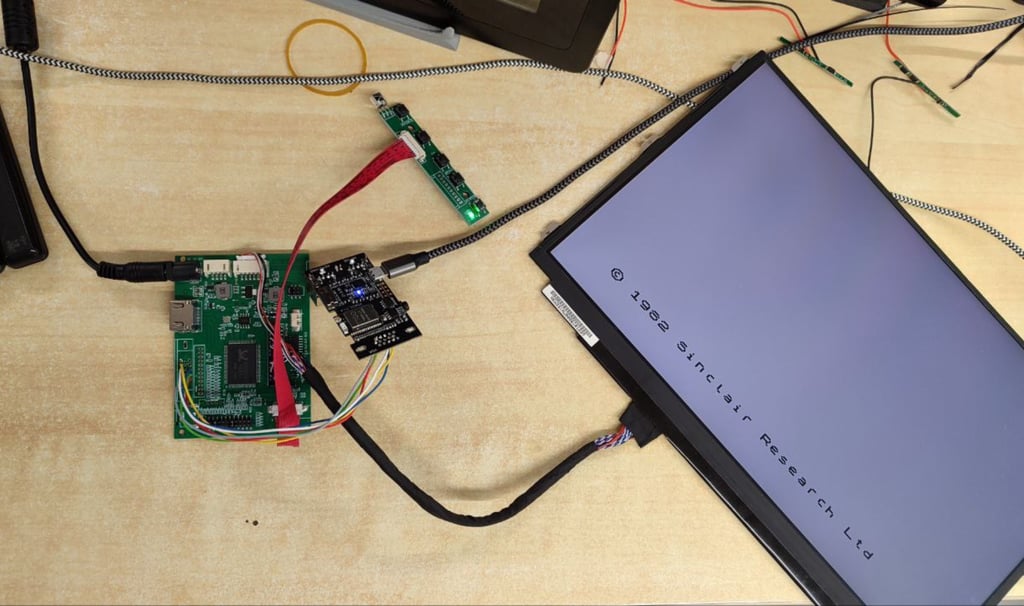

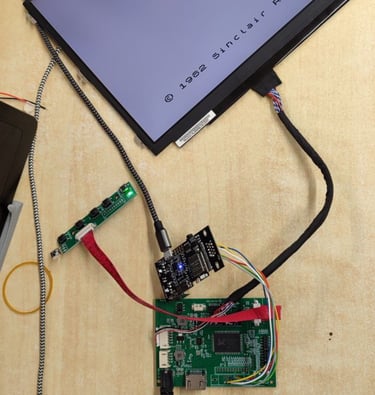

✅ La imagen llega
✅ La señal es estable
✅ Funciona como antes, pero sin conectores voluminosos

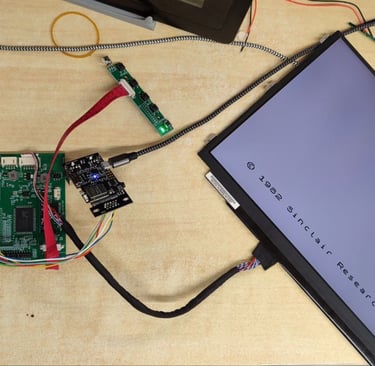

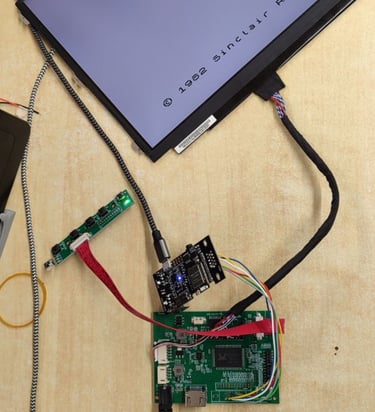

En las fotos se ve claro:
ya no abulta.

Y esto, para mí, es enorme: significa que la LilyGO y la controladora ya se pueden integrar dentro de la carcasa sin que la altura me arruine el diseño.

Un salto de nivel.

Qué significa este avance para el proyecto

A partir de ahora, el portátil puede ser realmente fino.

Ya no hay “torres” de conectores obligando a:

• engordar paredes

• elevar la tapa inferior

• rediseñar todo por culpa de 10 mm de plástico

Este paso me desbloquea muchísimo.

Este ha sido uno de esos avances que te cambian el ánimo.

Porque era arriesgado, daba respeto… y salió bien.

Seguimos avanzando. 💛
Si alguien de la comunidad tiene trucos para fijación interna limpia (sin sumar altura) o para enrutar cableado fino sin estrés en soldaduras, me encantará leer ideas.
