Pantalla: diseño, cableado oculto y logo iluminado (parte 1)

Hoy voy con los detalles de la pantalla, porque su tamaño, sus conexiones y, sobre todo, por dónde van a pasar los cables, van a condicionar totalmente el diseño de la parte inferior del portátil.

Mi objetivo con esta fase es dejar la tapa de la pantalla cerrada a nivel de diseño y hacer ya las primeras pruebas de impresión 3D para comprobar que todo encaja. Si consigo dar por “finalizada” esta pieza (al menos en concepción y encaje), después podré seguir con el resto de componentes de la base con mucha más seguridad.

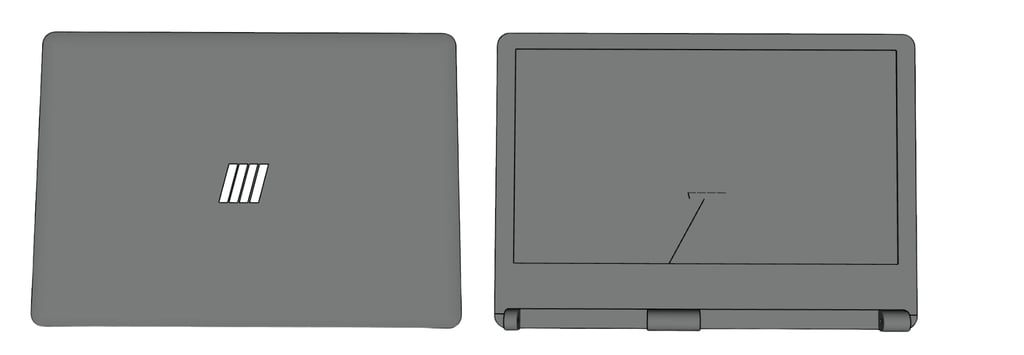

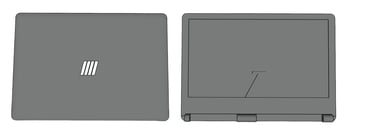

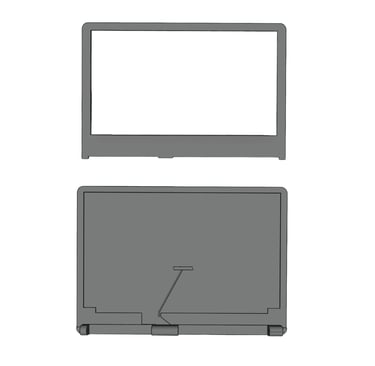

La tapa de pantalla: dos piezas y montaje

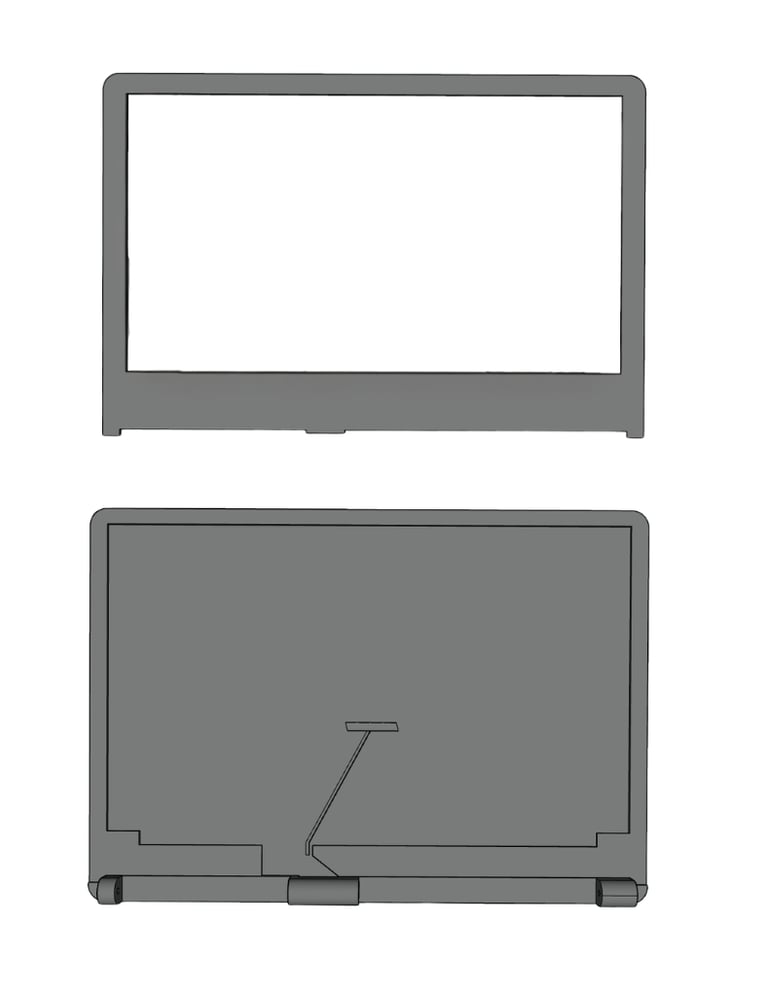

Esta tapa se compone de tres partes: una trasera y una delantera y las piezas del logo.

El montaje será así:

1. En la parte trasera se coloca la pantalla y se atornilla en 6 puntos.

2. Después se coloca la tapa delantera, que deja visible únicamente el área útil de la pantalla, y se atornilla con tornillos alrededor.

Quiero evitar al máximo atornillar directamente sobre el plástico. La idea es usar tornillos M2 con insertos térmicos para que sea reutilizable, y poder abrir y cerrar sin que el plástico se degrade con el tiempo.

Logo iluminado: LED + difusores

En la parte trasera he dejado un espacio para encajar cuatro tiras LED pequeñas que iluminarán el logo del Spectrum en rojo, amarillo, verde y azul.

Ese hueco llevará cuatro tapitas blancas, una por color, que harán de difusor. Así, cuando el sistema esté apagado se verá blanco, y cuando se encienda, cada zona saldrá con su color correspondiente desde la propia tira LED.

Las tiras van a ir soldadas y fijadas exactamente en su posición, porque no están “rectas”: van inclinadas y necesito que queden perfectas. De ahí sacaré dos cablecitos por un canal ya diseñado en la tapa, y los dejaré totalmente planos con cinta Kapton, para que no estorben y la pantalla apoye bien sobre la parte trasera.

Pasar los cables a la base sin que se vean

Otra parte crítica del diseño es el sistema para bajar todos los cables (monitor + iluminación del logo) a la parte inferior del portátil.

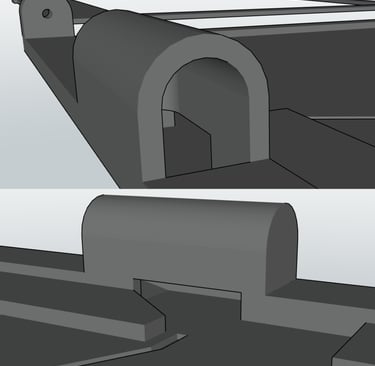

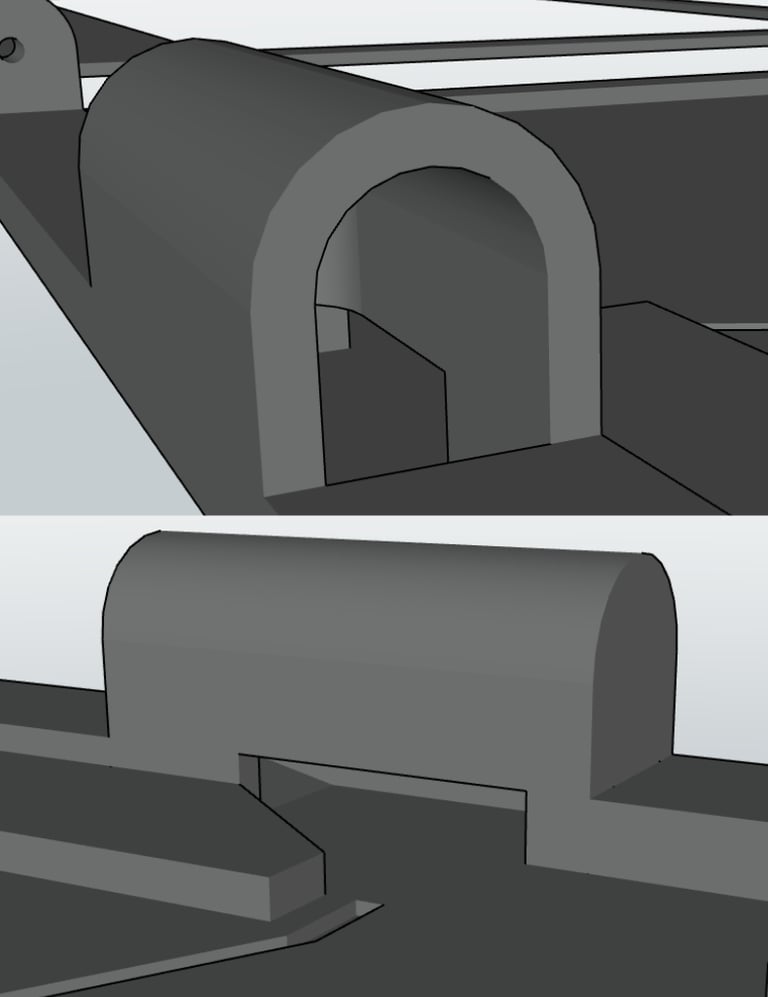

Para ello he diseñado una especie de abultamiento central, similar a las bisagras laterales pero colocado en el centro, y por ahí entran los cables. La intención es que no se vean en ningún momento: con la tapa retirada se verá cómo entran al pasacables, pero en cuanto se cierre la tapa, todo quedará totalmente oculto.

Aquí tengo curiosidad (y también cierta reticencia) por cómo se comportará la impresión 3D, porque esa zona va a necesitar bastantes soportes. Me preocupa tanto lo fácil que sea retirarlos como lo fácil que sea pulir y dejar liso para que no queden las típicas marcas o protuberancias de los soportes.

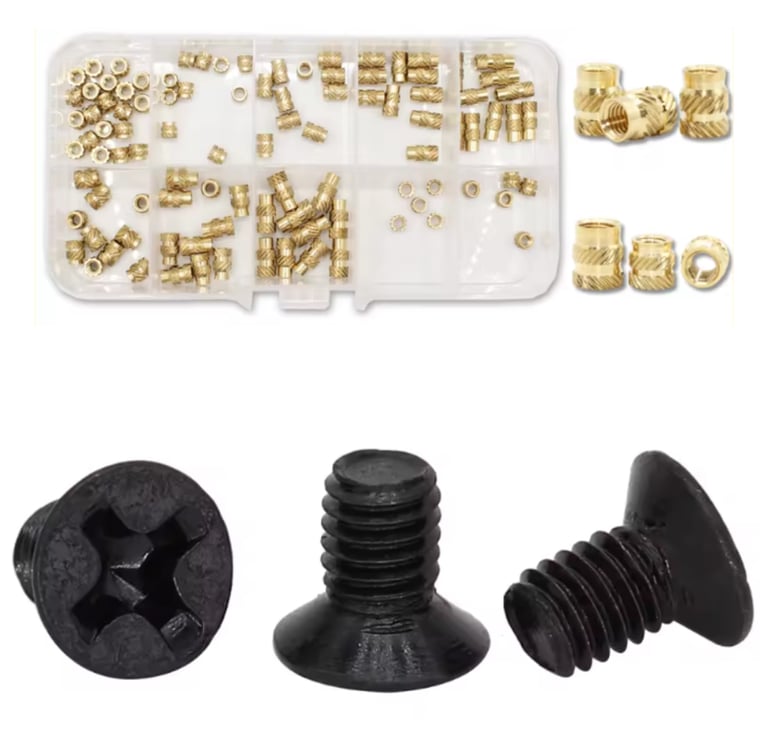

Tornillería e insertos definitivos

Aún no he diseñado los agujeros finales para los tornillos, porque hasta que no tenga los insertos definitivos (todavía no han llegado) no quiero cerrar medidas y posiciones. Cuando los tenga, termino esa parte y ya quedará lista para iterar con pruebas reales.

Finalmente compré estos: https://es.aliexpress.com/item/1005009646586344.html?

Y los tornillos estos: https://es.aliexpress.com/item/1005006180470495.html?

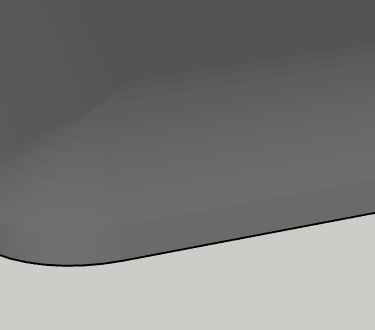

Curvatura trasera y acabado del material

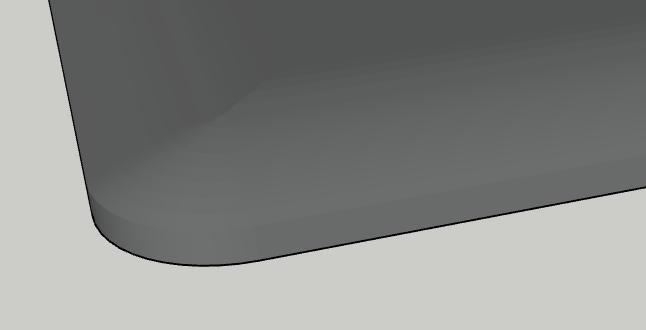

La parte trasera tiene una curvatura suave para acercarse un poco al estilo de los MacBook, dentro de lo que permite la impresión 3D. Pero esta decisión también implica más soportes y, por tanto, más trabajo de lijado.

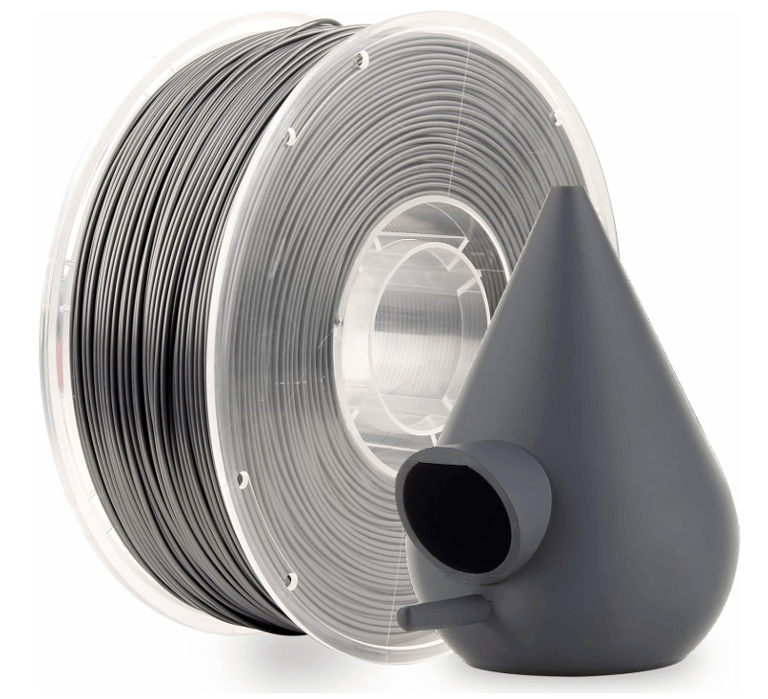

No voy a imprimir en PLA, sino en ASA, es más resistente que el PLA y se imprime a la misma temperatura pero después es más resistente a las altas temperaturas sin deformarse. El color es gris espacial, que ya tiene un aspecto bastante “metálico” de base. El problema es que, en cuanto empiece a lijar para eliminar marcas de capa y soportes, ese acabado puede quedar tocado.

Todavía no tengo decidido el proceso final: quizá barniz, quizá imprimación para plásticos… lo iré viendo en cuanto tenga una pieza impresa y pueda probar acabados.

Link: https://www.amazon.es/dp/B0FHK7XS8V?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Por ahora nada más

Con esto, en principio, debería quedar la parte de la pantalla suficientemente definida para considerarla “cerrada” y seguir con el resto del portátil.

Ayer, además, me hicieron algunos comentarios sobre la batería. El siguiente post será sobre los módulos de batería, pero estoy esperando a que me lleguen los BMS para tres baterías y ahí ya cuento toda la historia con detalle.

Por hoy, nada más. Gracias por leerme y seguimos.
