Hoy toca uno de esos capítulos que me encantan compartir con vosotros:
la creación del pack de baterías del Spectrum Go.

Porque sí… el corazón retro es importante. Pero sin energía, no hay magia

🔋 Cómo he creado el pack de baterías del Spectrum Go

🧱 Paso 1: Preparando las celdas

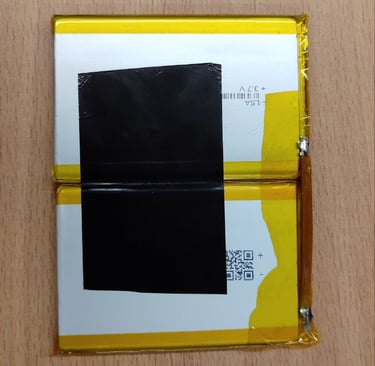

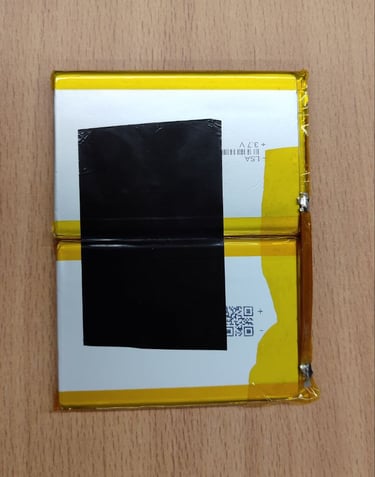

He utilizado celdas planas y lo primero que hice fue unirlas por parejas.

Para que no se movieran durante el proceso, las fijé entre sí con cinta Kapton. No es lo más glamuroso del mundo… pero es perfecta para aislar y soportar temperatura.

Después, usando chapitas de níquel, soldé:

• El polo positivo de cada pareja

• El polo negativo correspondiente

Así quedaron formados los primeros bloques.

🟡 Un detalle importante (y delicado)

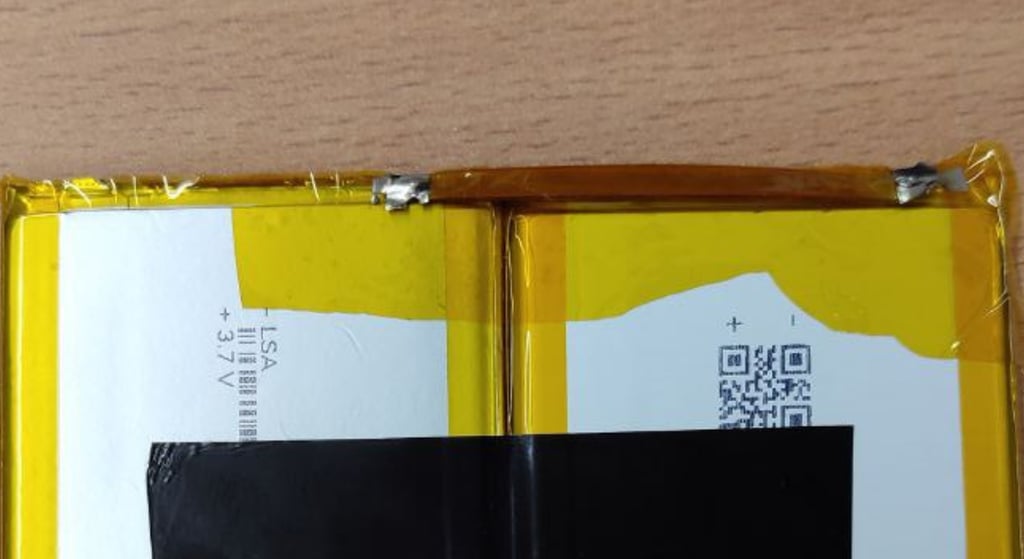

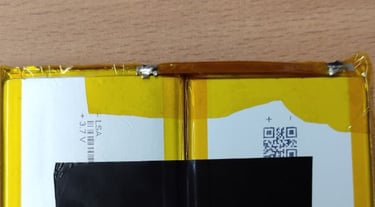

Una de las tiras de níquel pasaba peligrosamente cerca del lado contrario del conjunto.

No me gustó nada esa situación.

Así que hice lo que cualquier maker prudente haría:
la envolví con 26 vueltas de cinta Kapton. Sí, 26. No 3. No 5.

Quería estar completamente seguro de que no habría ningún mal contacto.

🔧 Configuración final: serie, paralelo y BMS

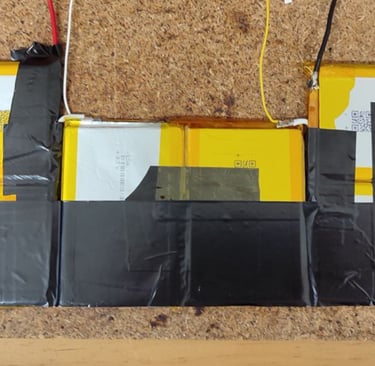

Una vez tenía los tres packs exactamente iguales, llegó el momento clave:

• Ubicarlos en su posición definitiva

• Conectarlos en serie y en paralelo

• Sacar los cables intermedios hacia el BMS, Rojo y negro positivo y negativos primcipales, amarillo y blanco, voltajes intermedios para balanceo de celdas.

Cuando terminé de soldar todos los cables… ese momento en el que lo miras todo y piensas:

“Vale… ahora sí empieza a parecer algo serio.”

Ya he probado a cargarlo completamente y todos los packs están perfectamente balanceados.

📦 Adaptándolo a la carcasa

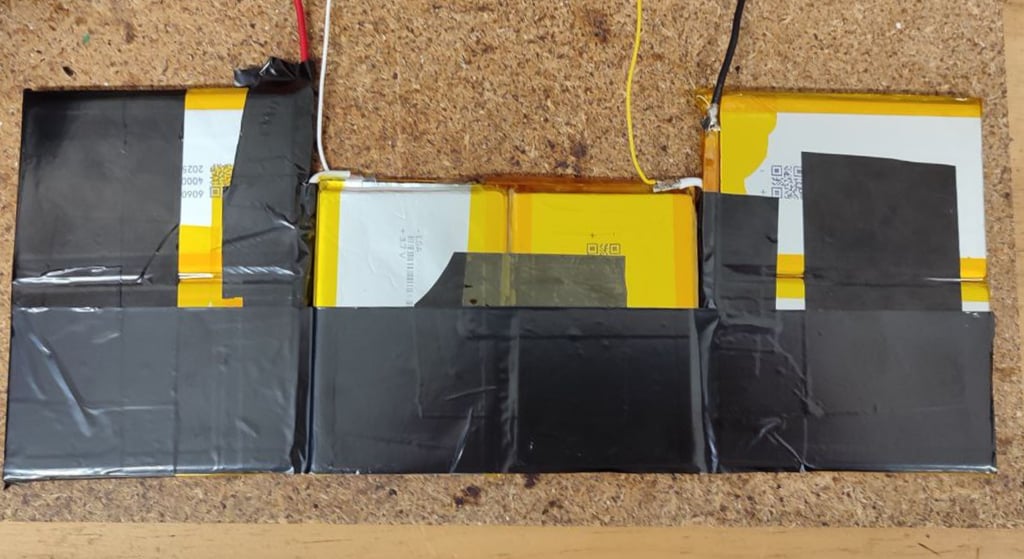

El siguiente paso fue pegar todo el conjunto en la configuración exacta que necesito para que encaje dentro de la carcasa del Spectrum Go.

Aquí es donde entra la parte menos estética del proceso…

No estoy nada orgulloso de cómo ha quedado la cinta Kapton.
Es prácticamente imposible ponerla sin que salgan arrugas y visualmente queda… bueno… mejorable 😅

Pero hay algo más importante:

✔ El pack funciona
✔ Es un solo bloque sólido

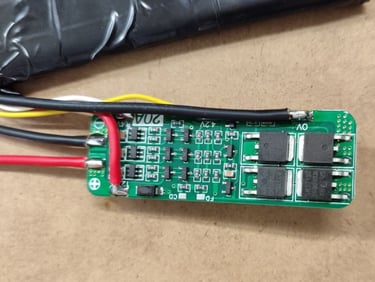

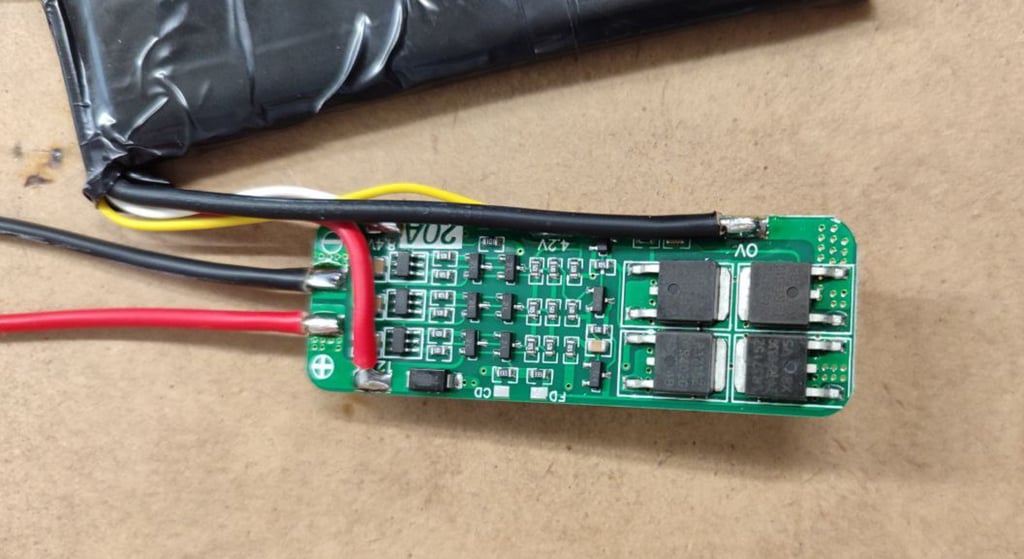

✔ El BMS ya está integrado en la parte superior

Y ahora solo salen dos cables:

• 🔴 Rojo → Positivo 12V

• ⚫ Negro → Negativo

Simple. Limpio. Funcional.

🔌 Pack desmontable (quita y pon)

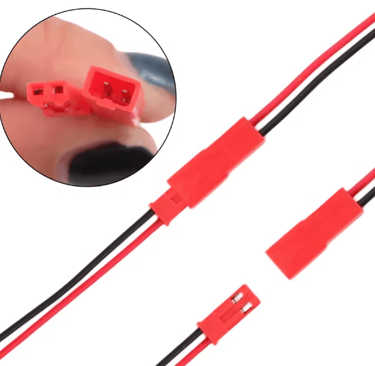

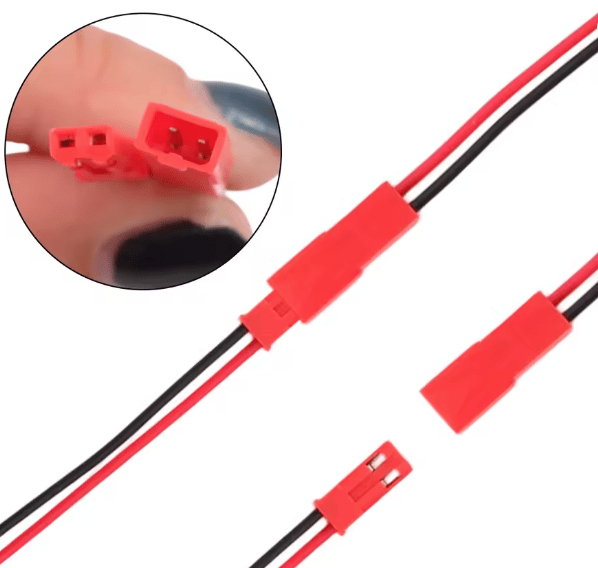

Además, he incorporado conectores específicos (En las imágenes no estaba mantado) para que el pack pueda ser extraíble dentro del portátil.

La idea es clara:

• Que el pack de baterías sea modular.

• Que se pueda sustituir.

• Que se pueda mejorar en el futuro.

Porque Spectrum Go no es un proyecto cerrado.
Es una evolución constante.

📸 En las fotos podéis ver…

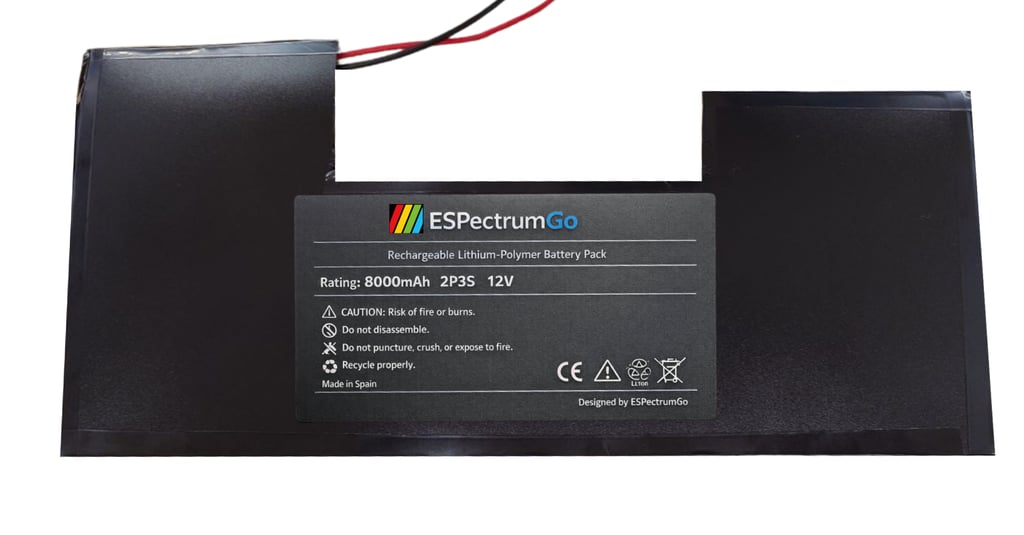

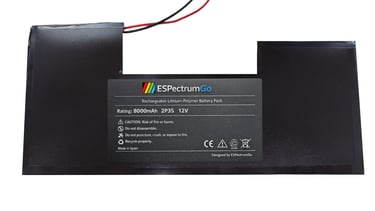

En la imágen de portada podéis observar cómo ha quedado el pack completo con el BMS integrado y listo para alimentar el sistema.

Puede que no sea el pack más bonito del mundo…

• Pero es mío.

• Es funcional.

• Y es un paso más hacia tener un Spectrum portátil completamente autónomo.

• Estoy muy orgulloso, según mis calculas en el diseño actual tengo 30,08 cm de ancho disposiblñes, la bateria ocupa 30 cm 😅

• Seguimos avanzando.

• Seguimos construyendo.

• Seguimos soñando en 8 bits… pero con tecnología del presente.

¿Siguiente paso? 😉
